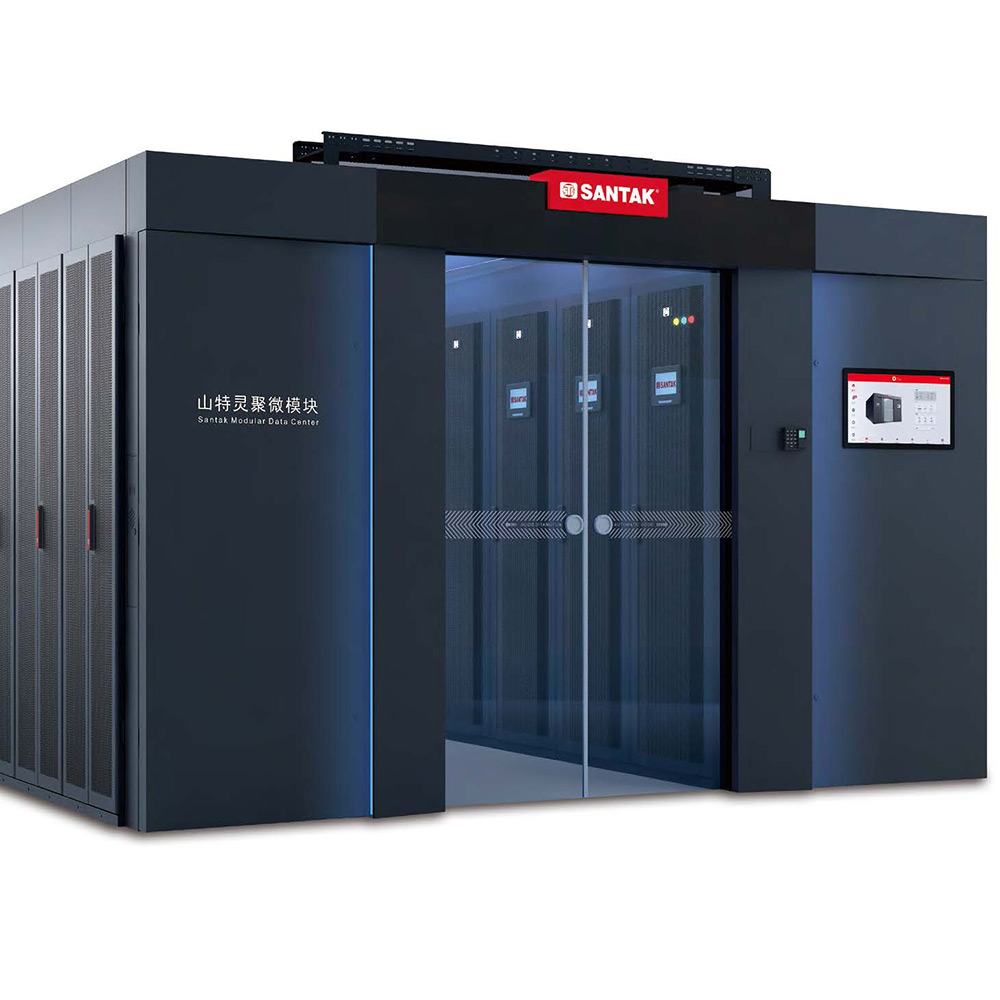

山特灵聚2.0 Aisle产品为灵聚2.0微模块产品系列新增的通道型产品。该产品整合数据中心供配电系统，制冷系统，智能化监控系统，物理基础设备，给客户提供全链条一体化解决方案。相较于传统数据中心，具有易部署，易扩展，高兼容性，高可靠性，低能耗，低空间占用的特点。灵聚2.0通道产品相对于单柜和单排产品，大幅提高了产品容量。广泛适用于中小型数据中心的使用。
金融业（银行，保险分支机构）、先进制造业（工业互联网及数据中心）、交通运输业（轨道交通，高速公路数据中心及节点机房）、政府数字化服务机房、教育（教育机构分支网点，学校，实验中心，在线教育机房等）、医疗（医院，社康中心，体检中心等医疗机构）、企业机房、边缘计算机房。
服务热线:
020-87519752 | 87519757高密闭封闭冷通道组件
• 冷量损失小
高能效空调组件
• 直流变频压缩机
• EC风机
• 节省15%电能
高效率UPS组件
• 高可靠模块化UPS，96%在线双转换效率，99%ECO模式效率
• CQC节能认证
模块化UPS组件
• 75K/125K/200K多种机框可选，适应不同业务需求
• 模块化设计，可实现业务逐步扩展
• 高功率密度，占地面积小
• 配置内部旁路和维修旁路，无需额外加装。
高定制化配电柜组件
• 单路/双路配电可选
• 输入输出柜，列头柜可定制
• 开关及备用开关数量可选
易维护通道组件
• 柜体拆装简单，可拆式顶板，两段式侧板
易维护空调组件
• 空调标准机组压缩机采用螺纹连接，机组实现快捷安装及维修；机组标配高低压检测口，机组维护不需要停机操作
• 电极加湿，水质要求底，易维护
易维护UPS组件
• 高可靠模块化UPS，模块更换仅需5分钟
• 电池节数灵活可调，大幅简化电池维护
• 市电缓启，降低柴油发电机容量要求
智能管理配电柜组件
• 精密列头柜内置智能电表，精准管理电能使用
智能动环监控系统
• 图形化展示系统运行状态，简洁直观
• IE界面监控，基本使用无需安装和掌握独立软件
• 21.5英寸工业平板显示器，系统状态指示灯，友好的人机交互
高可靠性通道组件
• 高端机柜静态承重2400kg, 通过9级抗震裂度测试
• 高强度铝合金框架天窗
• 全钢化玻璃门，配静音轴承及高强度合金导轨
• 密封性好
高可靠性空调组件
• 室外机使用防腐蚀不锈钢外壳
• PTC陶瓷加热器，安全不起火
• 空调电子膨胀阀PID调制控制，对系统的变化做出快速反应，确保机组稳定运行
高可靠性UPS组件
• 高可靠模块化UPS，冗余备份，MTTR几乎为0
• 采用油浸电容设计，根本杜绝电容起火
• 智能电池管理技术，大幅提高电池安全性及寿命
高可靠性配电柜组件
• 双路配电
• 原厂品牌配电开关
高可靠性系统配置
• 支持双路供电
• 支持用于A,B,C级数据中心
高扩展通道组件
• 10-40柜任意组合满足客户业务需求
• 600/800mm宽机柜可选
• 束线板，理线槽，承重板，L型支架，盲板等组件可选
模块化空调组件
• 空调采用模块化设计
• 600宽空调A型蒸发器结构，高制冷密度，占地空间小
• 通道内20-50KW多种列间空调可选，也支持通道外房间级空调选择
• 支持直膨风冷和冷冻水冷方式，适应更广泛的安装环境
• 上下出水管可选
| 配置概述 | 典型配置1 | 典型配置2 | 典型配置3 | 典型配置4 |
| 配置分布示意图 |  |  |  |  |
| 推荐负载功率 | 32kW | 64kW | 96kW | 128KW |
| UPS 容量① | 50kW (3A3 PT 75kW 机框+2*25kW功率模块) | 100kW (3A3 PT 125kW机框 100kW (3A3 PT 125kW机框 | 125kW (3A3 PT 200kW机框+5*25kW功率模块) | 175kW (3A3 PT 200kW机框+7*25kW功率模块) |
| 空调容量② | 2*25kW列间空调 | 2*40kW列间空调 | 3*40kW列间空调 | 4*40kW列间空调 |
| 配电列头柜③ | 双路三相配电列头柜 | 双路三相配电列头柜 | 双路三相配电列头柜 | 双路三相配电列头柜 |
| 总柜位数 | 12 | 20 | 30 | 40 |
| IT机柜数量 | 8 | 16 | 25 | 34 |
| UPS机柜数量 | 1 | 1 | 1 | 1 |
| 空调机柜数量 | 2 | 2 | 3 | 4 |
| 配电列头柜数量 | 1 | 1 | 1 | 1 |
| 通道类型 | 冷通道封闭 600*1200*2000 | 冷通道封闭 600*1200*2000 | 冷通道封闭 600*1200*2000 | 冷通道封闭 600*1200*2000 |
| 机柜尺寸（W*D*Hmm） | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 |
| 防护等级 | IP20 | IP20 | IP20 | IP20 |
| 供电系统 | ||||
| UPS供电架构 | 三相双输入供电系统 | 三相双输入供电系统 | 三相双输入供电系统 | 三相双输入供电系统 |
| UPS效率 | 96%@在线双转换模式； 99%@ECO模式 | 96%@在线双转换模式； 99%@ECO模式 | 96%@在线双转换模式； 99%@ECO模式 | 96%@在线双转换模式； 99%@ECO模式 |
| 维修旁路 | 标配 | 标配 | 标配 | 标配 |
| UPS尺寸（W*D*Hmm） | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 |
| 配电系统 | ||||
| 配电输入输出支路 | 双路总开关100A精密列头柜， 2*18支路32A/1P | 双路总开关160A精密列头柜， 2*24支路32A/1P | 双路总开关250A精密列头柜， 2*30支路32A/1P | 双路总开关400A精密列头柜， 2*24支路32A/1P |
| 智能电表 | 对状主态路监全测电量监测和支路的电流 | 对状主态路监全测电量监测和支路的电流 | 对状主态路监全测电量监测和支路的电流 | 对状主态路监全测电量监测和支路的电流 |
| 防雷等级 | 2个C级防雷器In=20kA | 2个C级防雷器In=20kA | 2个C级防雷器In=20kA | 2个C级防雷器In=20kA |
| （配W电*列D*头H柜m尺m寸） | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 |
| PDU规格 | 输入额定电流32A，输出为20位10A国标插座+4位16A国标插座 | 输入额定电流32A，输出为20位10A国标插座+4位16A国标插座 | 输入额定电流32A，输出为20位10A国标插座+4位16A国标插座 | 输入额定电流32A，输出为20位10A国标插座+4位16A国标插座 |
| PDU 数量 | 2条/IT柜 | 2条/IT柜 | 2条/IT柜 | 2条/IT柜 |
| 制冷系统 | ||||
| 制冷方式④ | 直膨风冷 | 直膨风冷 | 直膨风冷 | 直膨风冷 |
| 额定制冷量/台 | 25kW | 40kW | 40kW | 40kW |
| 风量（m3/h）/台 | 4750 | 7560 | 7560 | 7560 |
| 加热量（kW）/台 | 4 | 6 | 6 | 6 |
| 加湿量（kg/h）/台 | 1.5 | 1.5 | 1.5 | 1.5 |
| 空调尺寸（W*D*Hmm） | 300*1200*2000 | 600*1200*2000 | 600*1200*2000 | 600*1200*2000 |
| 电池 | ||||
| 电池类型 | 山特城堡系列铅酸蓄电池/山特G系列胶体蓄电池/山特Array系列长寿命蓄电池 | 山特城堡系列铅酸蓄电池/山特G系列胶体蓄电池/山特Array系列长寿命蓄电池 | 山特城堡系列铅酸蓄电池/山特G系列胶体蓄电池/山特Array系列长寿命蓄电池 | 山特城堡系列铅酸蓄电池/山特G系列胶体蓄电池/山特Array系列长寿命蓄电池 |
| 建议电池数量⑤，后备时间 15min @额定IT负载功率 | 40节（C12-65, 65Ah） | 40节（C12-100, 100Ah） | 40 节 （C12-150, 150Ah） | 40节（C12-200, 200Ah） |
| 建议电池数量⑤，后备时间 30min @额定IT负载功率 | 40节（C12-100, 100Ah） | 40节（C12-200, 200Ah） | 40节（C12-250, 250Ah） | 80节（C12-200, 200Ah） |
| 电池管理系统（BMS）选配 | 监池电池内的阻电及流单参体数内电部池温电度压，、单和体整电组 | 监池测内每阻节及电单池体内电部池温电度压，、单和体整电组电池的电流参数 | 监池电池内的阻电及流单参体数内电部池温电度压，、单和体整电组 | 监池电池内的阻电及流单参体数内电部池温电度压，、单和体整电组 |
| 动环监控 | ||||
| 监控界面⑥ | 21.5英寸工业平板显示器 | 21.5英寸工业平板显示器 | 21.5英寸工业平板显示器 | 21.5英寸工业平板显示器 |
| 智能一体化监控主机 | 带HDMI接口，支持外接显示器， 8路RS485串口 | 带HDMI接口，支持外接显示器， 8路RS485串口 | 带HDMI接口，支持外接显示器， 8路RS485串口 | 带HDMI接口，支持外接显示器， 8路RS485串口 |
| 4G短信模块（选配） | 4G全网通制式，短信告警， SIM卡用户自配 | 4G全网通制式，短信告警， SIM卡用户自配 | 4G全网通制式，短信告警， SIM卡用户自配 | 4G全网通制式，短信告警， SIM卡用户自配 |
| 8口千兆POE网络交换机 | 8口千兆 二层非网管企业级交换机 | 8口千兆 二层非网管企业级交换机 | 8口千兆 二层非网管企业级交换机 | 8口千兆 二层非网管企业级交换机 |
| 温湿度 | 智能温湿度传感器 （带液晶显示）*2 | 智能温湿度传感器 （带液晶显示）*2 | 智能温湿度传感器 （带液晶显示）*2 | 智能温湿度传感器 （带液晶显示）*2 |
| 烟感 | 与天窗联动*2 | 与天窗联动*2 | 与天窗联动*2 | 与天窗联动*2 |
| 水浸 | 区域式漏水适配模块 （含5米漏水绳）*2 | 区域式漏水适配模块 （含5米漏水绳）*2 | 区域式漏水适配模块 （含5米漏水绳）*3 | 区域式漏水适配模块 （含5米漏水绳）*4 |
| 视频监控 | 摄像头*2，硬盘录像机*1，2T硬 盘*1（可满足2个摄像头30天全时 录像数据存储） | 摄像头*2，硬盘录像机*1，2T硬 盘*1（可满足2个摄像头30天全时 录像数据存储） | 摄像头*2，硬盘录像机*1，2T硬 盘*1（可满足2个摄像头30天全时 录像数据存储） | 摄像头*2，硬盘录像机*1，2T硬 盘*1（可满足2个摄像头30天全时 录像数据存储） |
| 声光报警器（选配） | 声压指数：≥108dB（300mm）； 闪光频率：200次/分钟±10%； 灯罩颜色：红色 | 声压指数：≥108dB（300mm）； 闪光频率：200次/分钟±10%； 灯罩颜色：红色 | 声压指数：≥108dB（300mm）； 闪光频率：200次/分钟±10%； 灯罩颜色：红色 | 声压指数：≥108dB（300mm）； 闪光频率：200次/分钟±10%； 灯罩颜色：红色 |
| 照明 | LED冷白光照明（ 暗装于天窗套件内） | LED冷白光照明（ 暗装于天窗套件内） | LED冷白光照明 （暗装于天窗套件内） | LED冷白光照明 （暗装于天窗套件内） |
| 警告氛围灯 | 双色LED | 双色LED | 双色LED | 双色LED |
| 门禁⑦ | 门禁控制器；指纹/密码/IC卡 读卡器 | 门禁控制器；指纹/密码/IC卡 读卡器 | 门禁控制器；指纹/密码/IC卡 读卡器 | 门禁控制器；指纹/密码/IC卡 读卡器 |
| 通道配件 | ||||
| 通道门 | 全透视钢化玻璃双移动门， 自动门防夹安全光幕感应器 | 全透视钢化玻璃双移动门， 自动门防夹安全光幕感应器 | 全透视钢化玻璃双移动门， 自动门防夹安全光幕感应器 | 全透视钢化玻璃双移动门， 自动门防夹安全光幕感应器 |
| 天窗 | 多功能天窗套件，暗装双LED 冷白光照明，自动天窗开合及一 键恢复 | 多功能天窗套件，暗装双LED 冷白光照明，自动天窗开合及一 键恢复 | 多功能天窗套件，暗装双LED 冷白光照明，自动天窗开合及一 键恢复 | 多功能天窗套件，暗装双LED 冷白光照明，自动天窗开合及一 键恢复 |
| 竖装理线板 | 2条/IT柜 | 2条/IT柜 | 2条/IT柜 | 2条/IT柜 |
| 固定承重板 | 固定式安装承重板， 最大承重60KG，2个/IT柜 | 固定式安装承重板， 最大承重60KG，2个/IT柜 | 固定式安装承重板， 最大承重60KG，2个/IT柜 | 固定式安装承重板， 最大承重60KG，2个/IT柜 |
| 强弱电槽 | 支持强弱线路敷设， 实现快速安装位于机柜顶部 | 支持强弱线路敷设， 实现快速安装位于机柜顶部 | 支持强弱线路敷设， 实现快速安装位于机柜顶部 | 支持强弱线路敷设， 实现快速安装位于机柜顶部 |
| 伸缩型跨列线槽 | 调节式过线槽，配套与走线架连 接挂件，预装接地线 | 调节式过线槽，配套与走线架连 接挂件，预装接地线 | 调节式过线槽，配套与走线架连 接挂件，预装接地线 | 调节式过线槽，配套与走线架连 接挂件，预装接地线 |
| 气流遏制盲板 | 19英寸1U/2U标准， 快速卡扣安装 | 19英寸1U/2U标准， 快速卡扣安装 | 19英寸1U/2U标准， 快速卡扣安装 | 19英寸1U/2U标准， 快速卡扣安装 |
| 承重底座（选配） | 机柜落地安装 | 机柜落地安装 | 机柜落地安装 | 机柜落地安装 |
| 认证 | ||||
| UPS认证 | 泰尔认证/CQC节能认证 | 泰尔认证/CQC节能认证 | 泰尔认证/CQC节能认证 | 泰尔认证/CQC节能认证 |
| 空调认证⑧ | CQC节能认证 | CQC节能认证 | CQC节能认证 | CQC节能认证 |
| 机柜认证 | 抗震认证 | 抗震认证 | 抗震认证 | 抗震认证 |
①可选配通道外不入列安装UPS； UPS配置为基本需求容量，如需冗余需根据情况配置N+1~2N。
②空调配置为基本需求容量，如需冗余需根据情况配置N+1~2N。
③可根据情况选配单路输入配电或定制输出配电路数，可选配通道外UPS输入输出柜。
④如现场内外机距离超出配置风冷空调的距离或高度差，可以定制水冷空调。
⑤以山特城堡铅酸蓄电池计算。
⑥门头可选配LED大三色显示屏；还可选配工业平板电脑。
⑦门禁可选配人脸/指纹/IC卡。
⑧认证为风冷机组。
